一．概述

此焊缝检测器主要用于冶金工业的板材生产线，通过检出板材焊缝附近的小孔达到检出焊缝的目的，输出一开关量控制信号（继电器触点信号和电平信号）送给自动控制系统。

二．原理

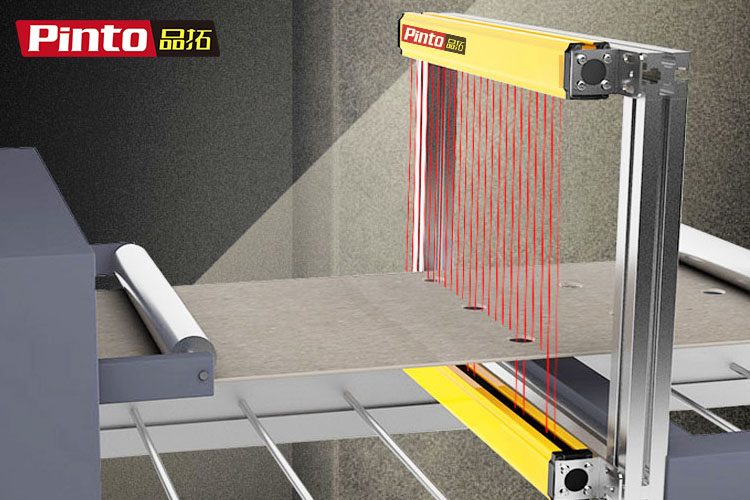

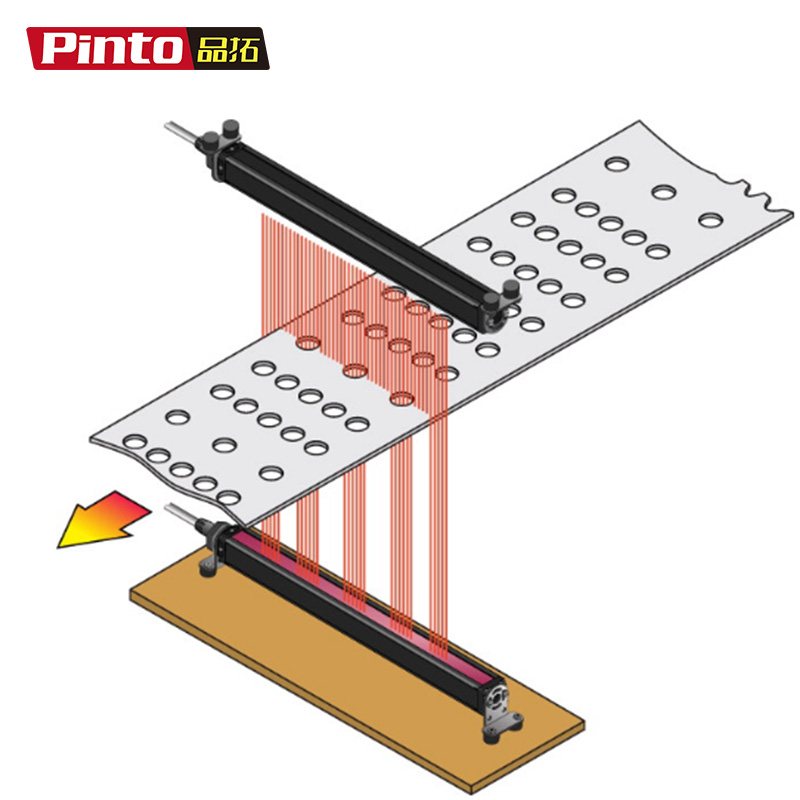

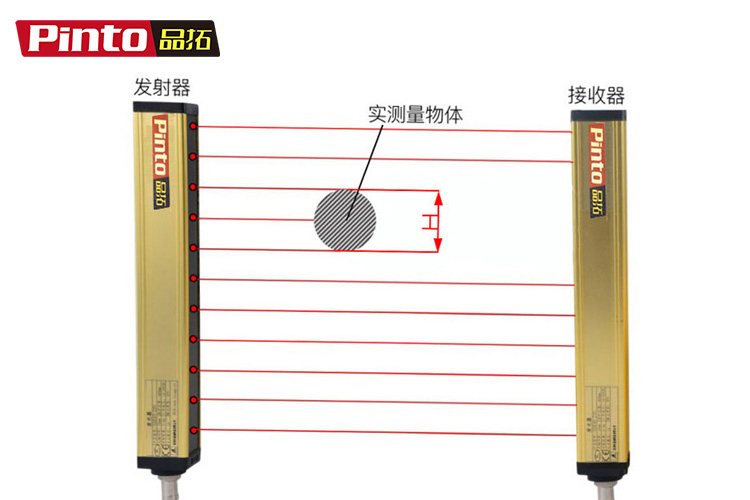

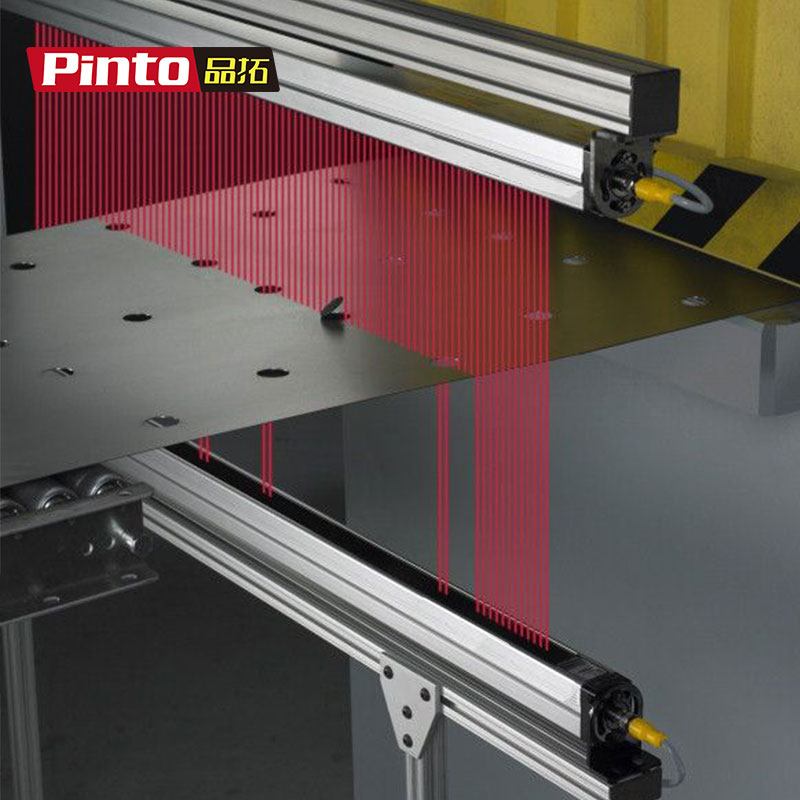

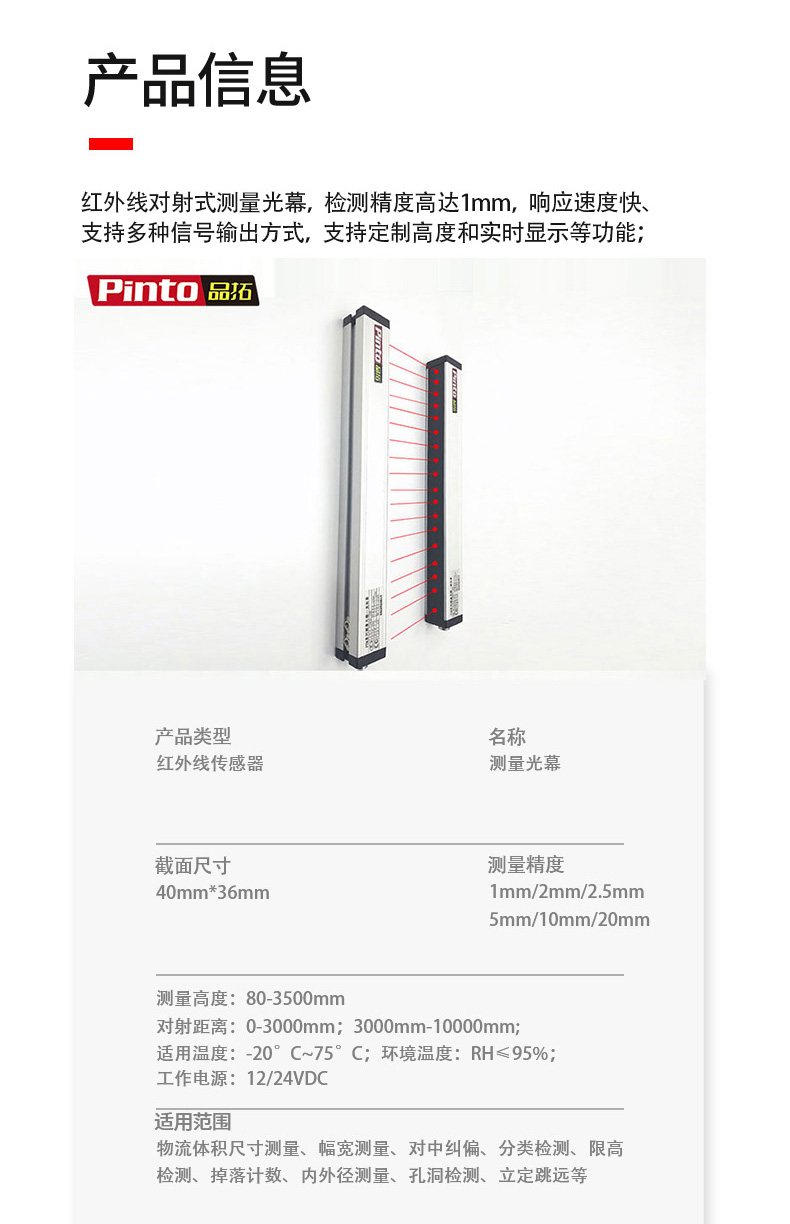

此焊缝检测器由发射器和接收器两部分组成。带状钢板从发射器和接收器之间穿过，发射器通过线状分布的一系列凸透镜投射出一串经调制的相互之间平行的红外光。当焊缝附近的小孔未到时，这些光束被钢板遮挡，不能到达接收器。当焊缝到达时，部分光线将通过焊缝附近的小孔到达接收器。接收器上同样有一系列的凸透镜，它们将到达表面的平行光会聚到位于透镜焦点的红外探测器上，经光电转换、放大、滤波及其它一系列的信号处理，最终输出继电器信号或开关量信号。

接收器和发射器采用了同步检测和分时扫描方式进行检测，接收器的抗干扰能力比传统的焊缝检测器要可靠。

四、安装调试

首先确认接线是否正常，通电后观察发射器是否正常，观察发射器红灯的状态，红灯不亮表明发射工作正常。发射器发出的 940波长的红外光，人眼不能看到。可用手机或照相机，切换到照相或摄像模式，看发射有无发出光来，判断发射器是否工作正常。现场安装时将检测器的发射器与接收器对准安装，采用逐一对准方式，检查每一组镜头所对应的发射接收工作是否正常。接收器上的红色 LED 用于检查有无小孔指示，便于对准调节时观察。可在一块钢板中打一个 10mm的小孔，模拟现场检测的小孔，在发射器和接收器中间移动小孔，电位器调节到 10ms，一直有信号输出。接收器外置信号保持时间调节，调节范围为 10ms～4s，顺时针调节延时变长。应根据现场要求调节保持时间，以便后续控制器信号的处理。

当然除了检测孔洞的有无之外，也可以针对于孔洞的位置，孔洞大小的检测，具体根据现场的实际情况，如带材的运行速度及孔洞的大小有关。
